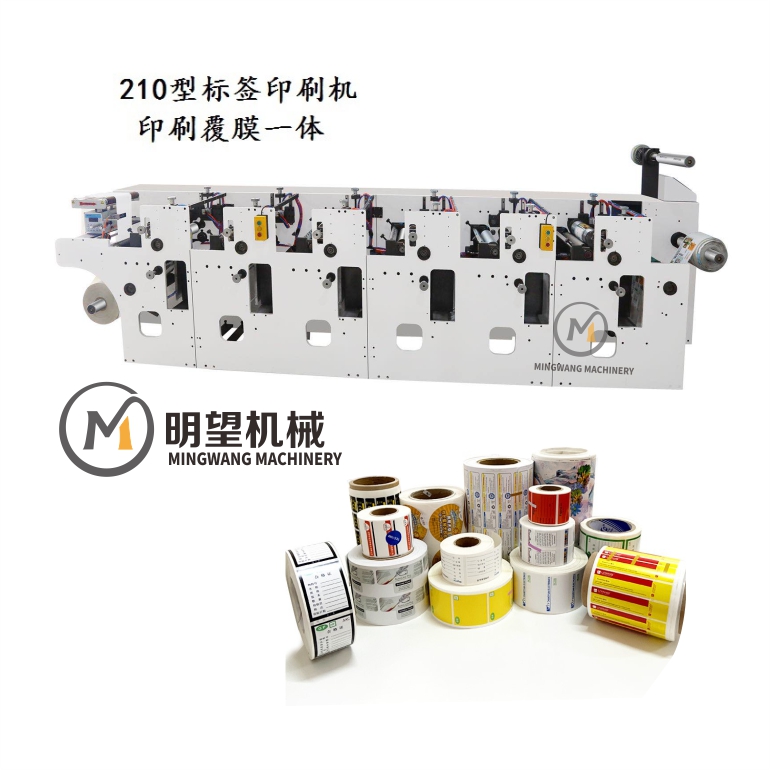

一 特點：
1.從放料到收料超短距離。
2.陶瓷棍配刮刀，印刷潤實，色澤清晰。
3.反復印刷長度190.5-635MM，填補層疊式柔版印刷機印刷長度不夠的空白。
4.采用齒輪套色，解決了360度套色裝置間隙大，裝配不良等影響套色精準，印刷穩定的諸多弊端。
5.從卷料供紙、印刷、烘干、模切、收廢料、收卷一次連貫完成。
6.水性墨印刷、無污染、環保、印刷速度根據網線不同，速度也有所不同，目前印刷標簽最快的速度是117米每分鐘。
7.印刷票據、標簽、卡紙、高檔不干膠商標，服裝吊牌等。
8.承印材料：紙張20~250g/㎡不干膠軟性卷材等材料。
9.工藝：
1放料、2自動恒張力、3刮刀、4印刷單元、5紅外線烘干、6模切7、牽引8、自動恒張力、9、中心收料
二. 技術參數
印刷形式: 柔印
印刷速度 : 10m/min－100m/min
機械速度： 10m/min-120m/min
基材最大寬度 : 480mm
印刷寬度: 50-450mm
印刷周長： 190.5-635mm
印版厚度： 1.7MM（特殊提前告知）
網紋輥規格： Φ85*240*6
鋁導輥規格： Φ70*240
印刷底輥： Φ85*240
放卷最大直徑 : Φ550 mm
收卷最大直徑 : Φ550 mm
烘箱最高溫度： 80℃
基材卷芯內徑 : 74mm
整機總功率 : 電機功率7.5kW，電加熱功24KW
烘干熱源： 電加熱
機器重量 : 2800KG
外型尺寸 : 85000(L) x 1250(W) x 1500（H）mm
機身顏色 : 白色+灰（特殊提前告知）
三、機器配置：
1. 放卷裝置：
1) 單臂式 中心卷起
2) 放卷最大直徑： Φ550 mm
3) 氣脹軸規格： 3”
4) 氣脹軸數量： 1
5) 張力控制范圍： 0-50kg/全幅寬
6) 磁粉： 5KG，自動張力控制
7) 模擬糾偏系統 1套
2. 印刷單元
1) 驅動方式：減速電機驅動，同步帶傳動。
2) 印刷版棍軸：
（1） 縱向套色：手動
（2） 橫向套色：手動
3) 整體構成：版輥、刮刀、墨盤、網紋輥，
4）刮刀：采用單向刮刀，刮刀的材料選用高強度鋁合金型材，裝卸、清洗方便，快捷；
4． 干燥裝置：
1) 每組配強風+紅外線烘箱干燥
2 ）烘箱電熱和風化智能控制，烘箱內溫度可控。
5． 收卷裝置
1) 收卷方式： 單臂式中心卷曲
2) 紙芯安裝方式： 氣脹軸脹緊 1條
3) 氣脹軸規格: 3”
4) 張力控制： 全自動張力控制
5) 收卷張力范圍： 1-5KG/全幅寬
6) 單收卷直徑： 最大Φ550mm。
6.模切（不含刀模）
7.回收廢料
8.收正品
四、配套設施（用戶自行負責）
1、電源：3相*380V*50HZ、三相四線制
2、空壓機：0.75KW（1臺）
五、電器清單
類 別 主要技術 所屬產品 備 注
整機功率 主 機 7.5KW 380V 浙江 共1只
電加熱 4KW 深圳 共6組
電器 正泰
墨輥電機 30W 220V AC 上海 共6組
總功率 約32KW
放卷 PLC控制磁粉制動器 瑞安海泰 轉矩：50牛米
放料牽引 PLC控制磁粉制動器 瑞安海泰
色 組 LED固化
收 卷 中心卷起
PLC 南京 一套
模擬糾邊 西安德鑫 一套
觸摸屏 7寸 臺灣威侖 一套
印版棍 客戶自選規格 溫州 1套
陶瓷棍 網紋輥?zhàn)赃x規格 上海 6條
